SETTORE ENERGETICO

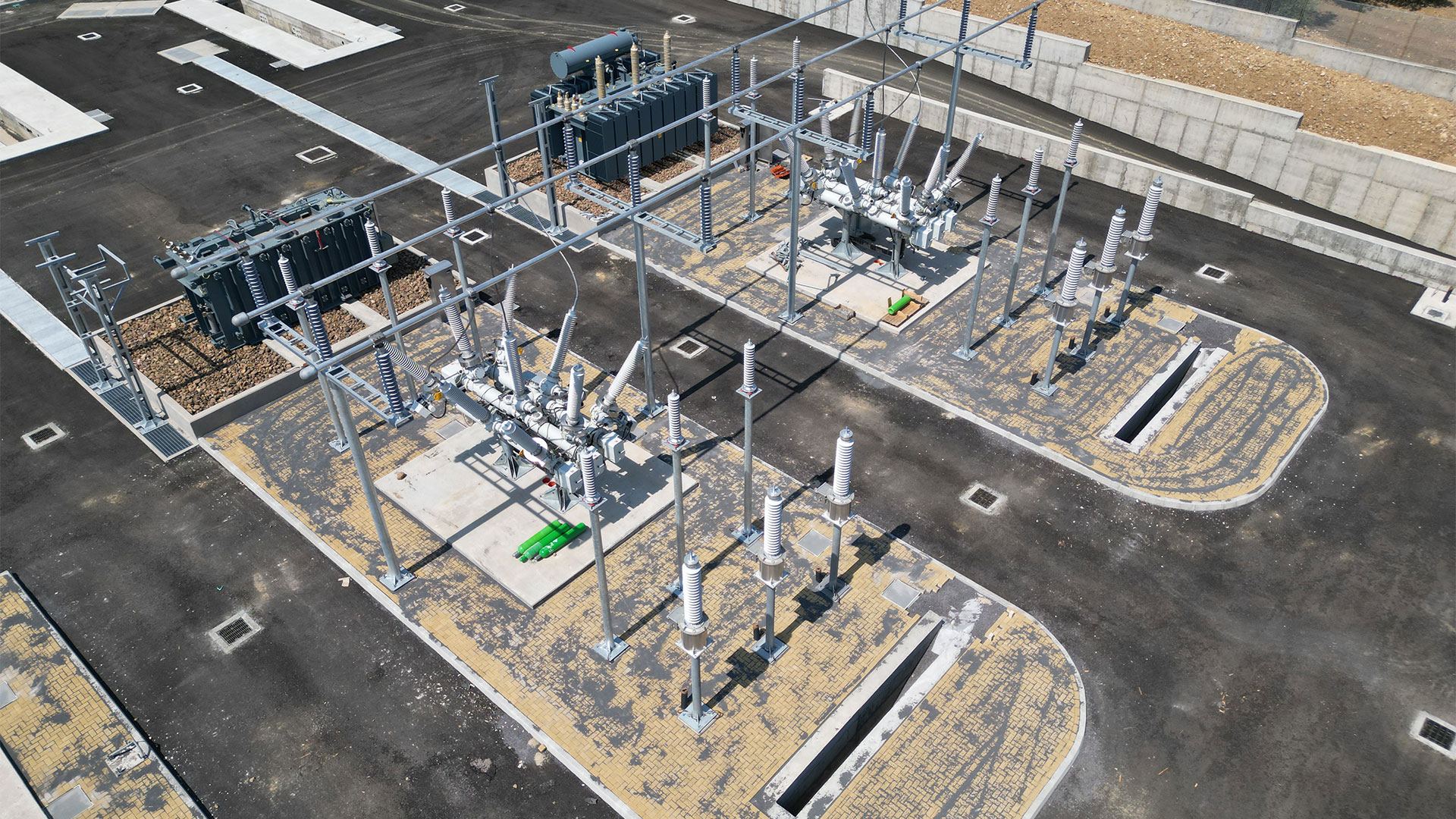

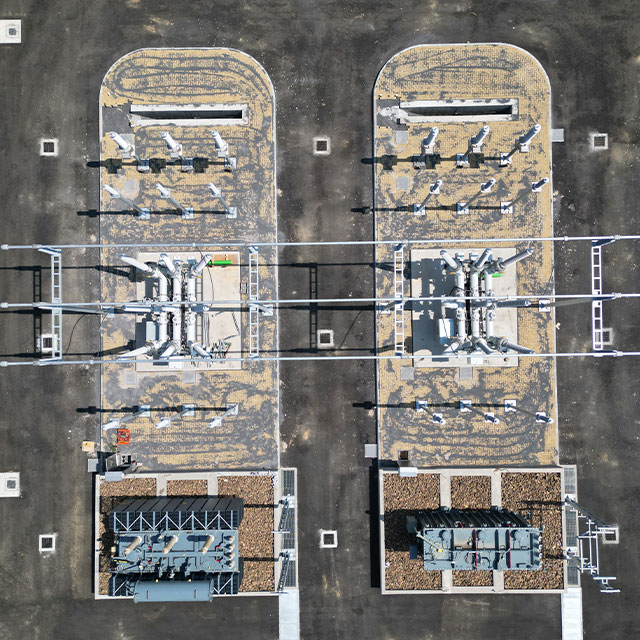

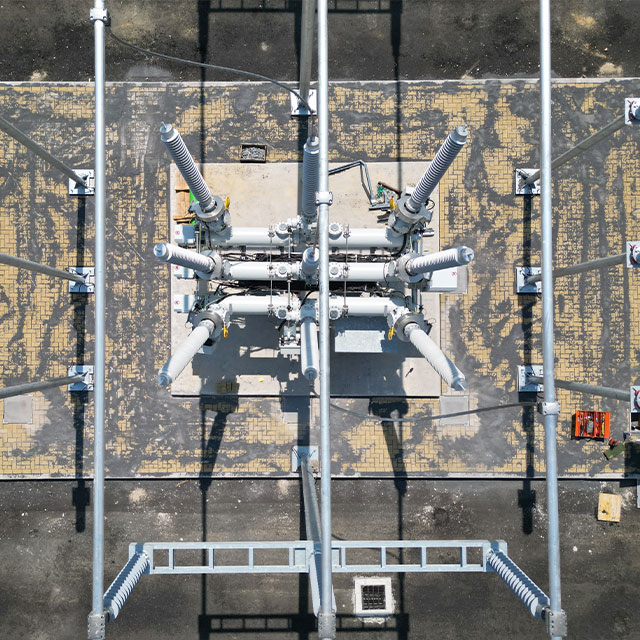

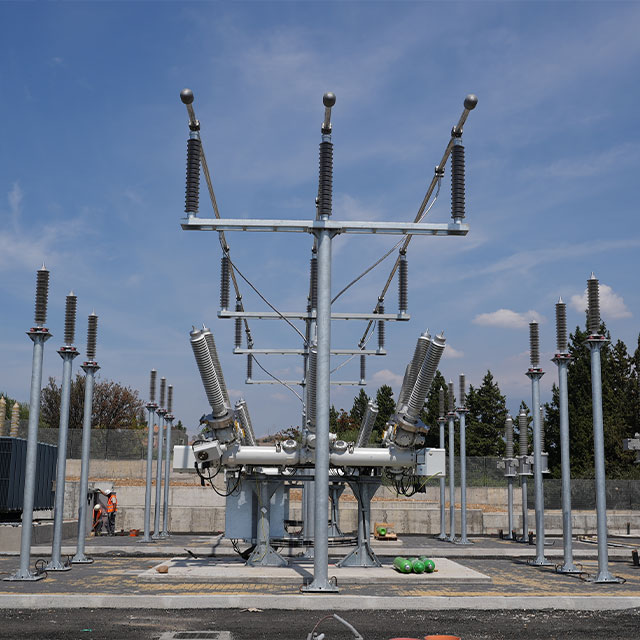

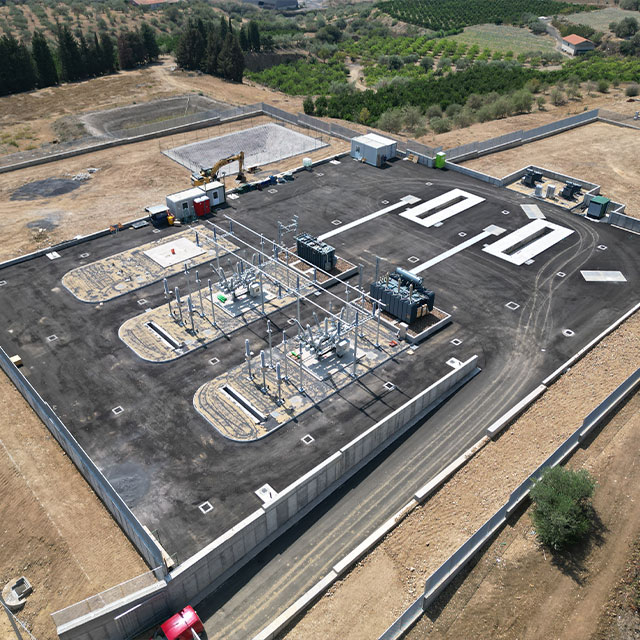

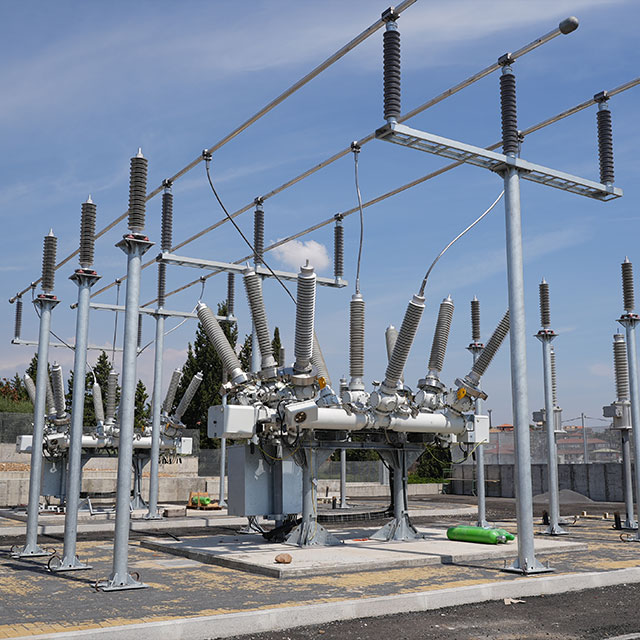

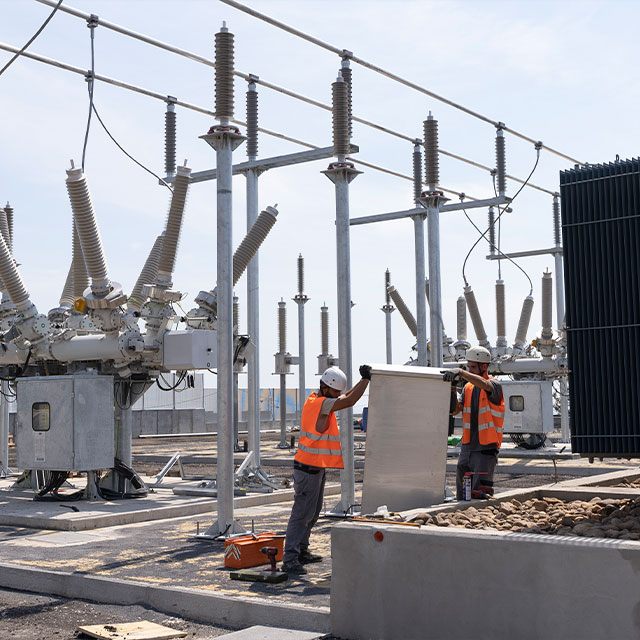

Realizzazione nuova Cabina Primaria AT/MT denominata “San Giorgio”
Committente: E-distribuzione S.p.A.
- Committente: E-distribuzione S.p.A.
- Ubicazione: C.da Sordo – Foglio 33, P.lle 424, 426 e 428 – Catania (CT)
- Superficie occupata: 13.000 mq
- Collaborazione: Boffetti S.p.A.
Descrizione progetto

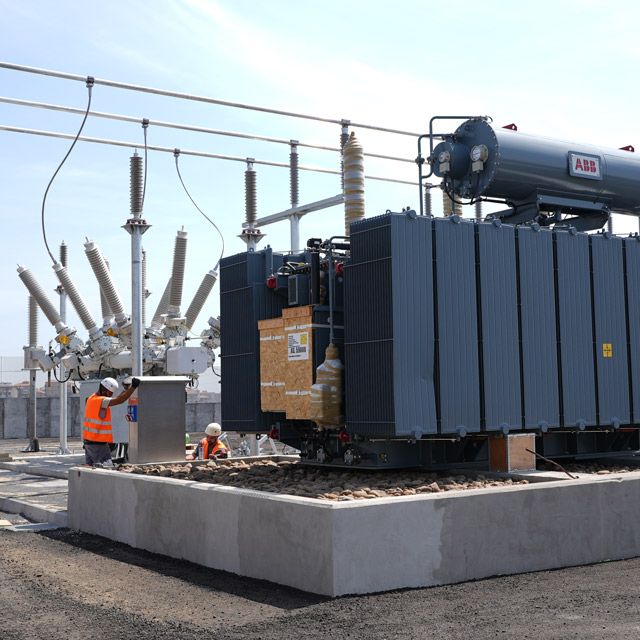

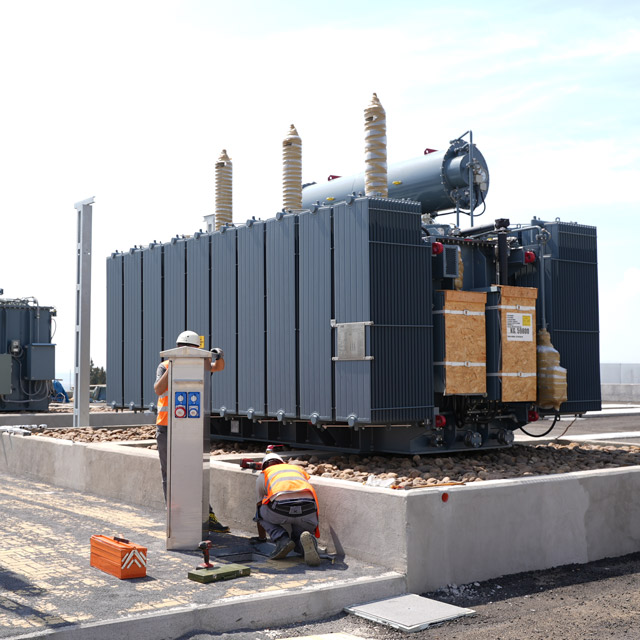

La Cabina Primaria di San Giorgio è connessa in configurazione entra-esci e alimentata dalla linea in Alta Tensione interrata RTN “Misterbianco-Zia Lisa” a 150 kV. Questa connessione la collega alla Stazione Elettrica di Terna “Misterbianco” e alla Cabina Primaria “Zia Lisa”. La cabina rispetta lo standard “Liberty 1A”, con alcune variazioni: è installato un solo trasformatore di potenza, è presente un secondo container e vi è la predisposizione per una futura eventuale connessione di una terza linea AT.
Le principali caratteristiche tecniche dell’impianto sono:
– Tensione di esercizio AT: 150 kV
– Corrente nominale AT: 1250 A
– Corrente di cortocircuito trifase AT: max 31,5 kA
– Tensione di esercizio MT: 20 kV
– Corrente nominale MT: 1600 A
