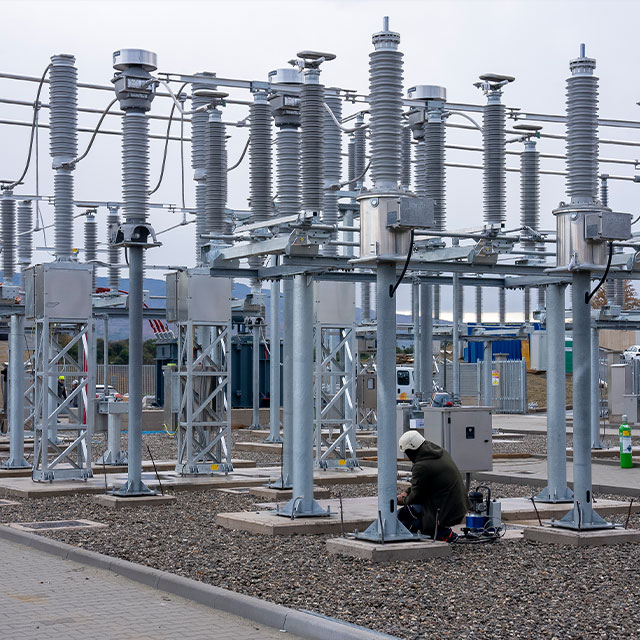

Costruzione della Cabina Primaria AT/MT denominata “Cinigiano”
Committente: E-Distribuzione
- Committente: E-Distribuzione
- Ubicazione: Strada Provinciale n°17 Voltina, Km. 16+900, Cinigiano (GR)
- Superficie occupata: 9.170 mq
- Collaborazione: Boffetti S.p.A.
Descrizione progetto
La Cabina Primaria di Cinigiano sarà connessa in configurazione entra-esci, alimentata dalla linea aerea di Alta Tensione RTN “Paganico – Murci” a 132 kV. L’impianto sarà collocato su un terreno destinato a funzioni agricole di circa 9.170 mq.
Il progetto prevede l’installazione di una Cabina Primaria con sezione in Alta Tensione (AT) e due trasformatori di potenza all’aperto, ciascuno con una capacità di 25 MVA (132/15 kV). La sezione in Media Tensione (MT) sarà dotata di celle AIS 24 kV in configurazione bipiano.
Gli apparati di protezione, gestione e telecontrollo saranno collocati all’interno di un fabbricato dedicato. La Cabina opererà con una tensione di esercizio in AT di 132 kV e una tensione di esercizio in MT di 15 kV, con una corrente nominale di 2500 A.

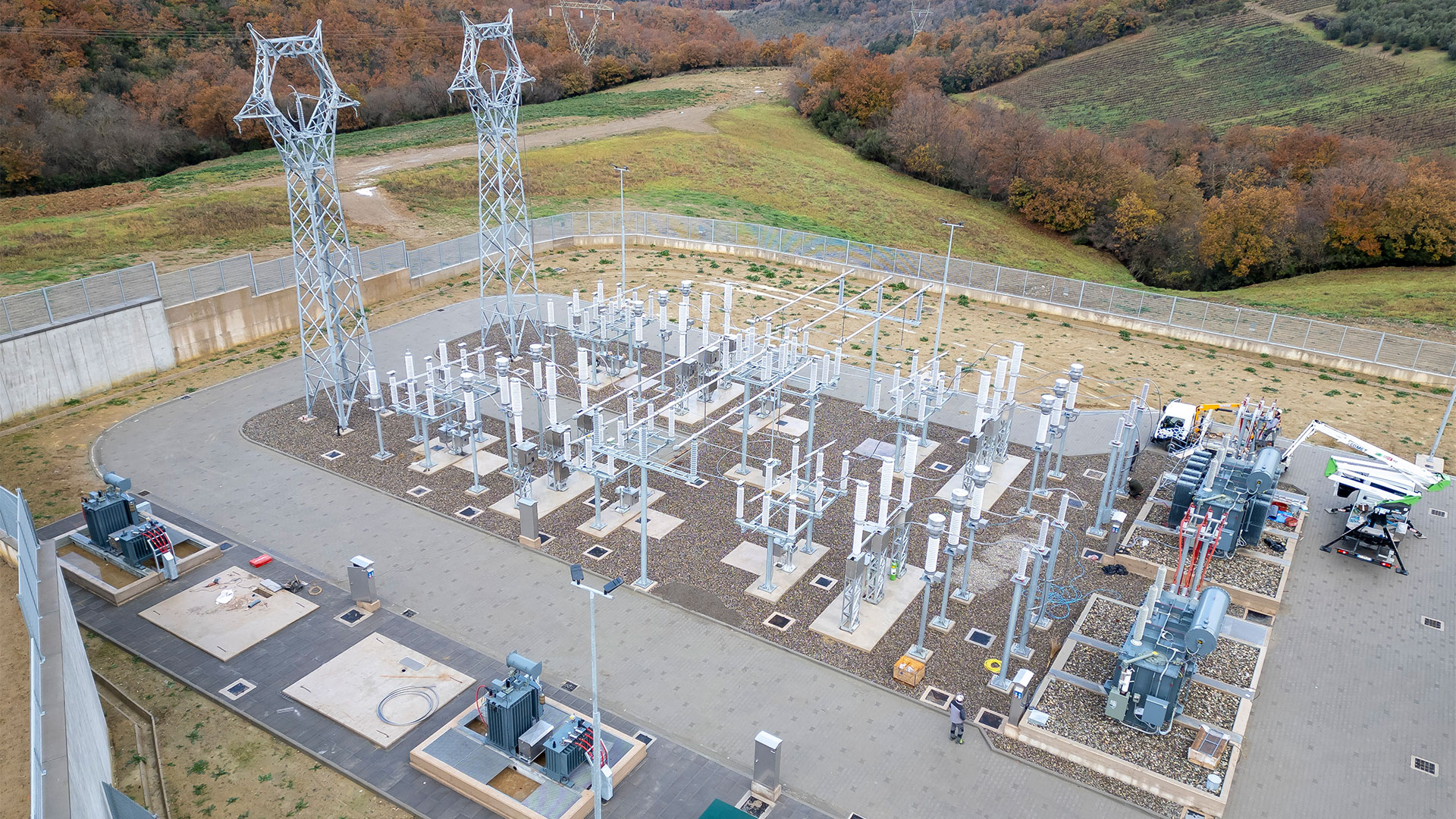

Superfice occupata

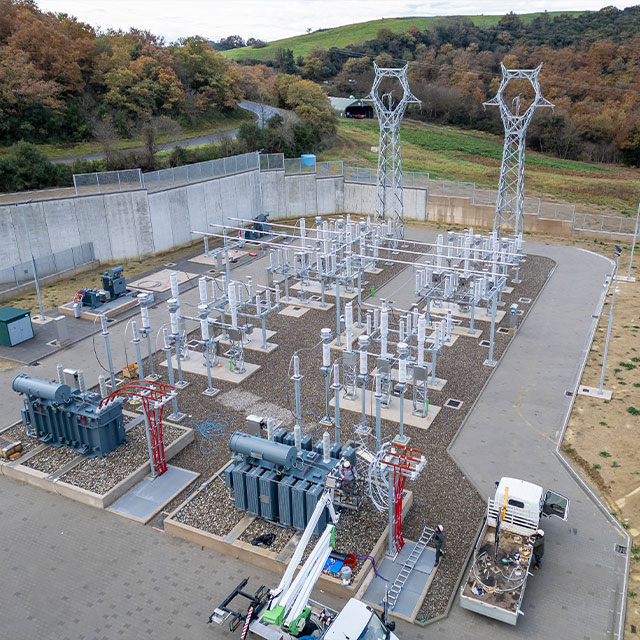

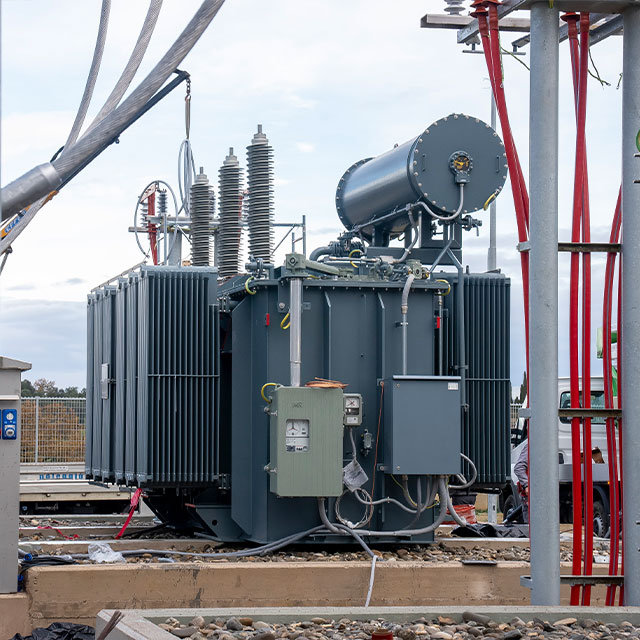

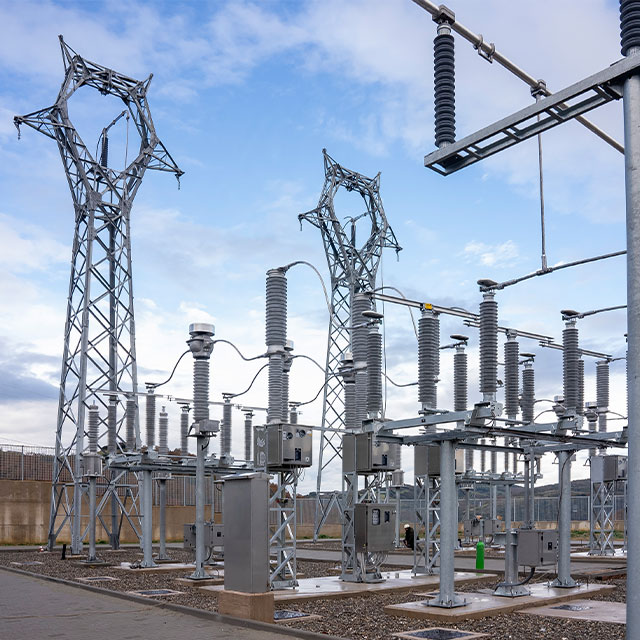

Cabina primaria con sezione AT con 2 trasformatori di potenza
La sezione in Media Tensione (MT) con celle AIS 24 kV in configurazione bipiano.
